Через війну в Україні частина земель сільськогосподарського призначення, зокрема рілля, залишаються без використання. Як візуалізувати місцерозташування таких земель?
Фактично, покинуті землі видно на оптичних супутникових знімках, вони характеризуються оширним рівномірним зеленим покривом, на відміну від полів, на яких вирощуються різні сільськогосподарські культури (рис. 1).

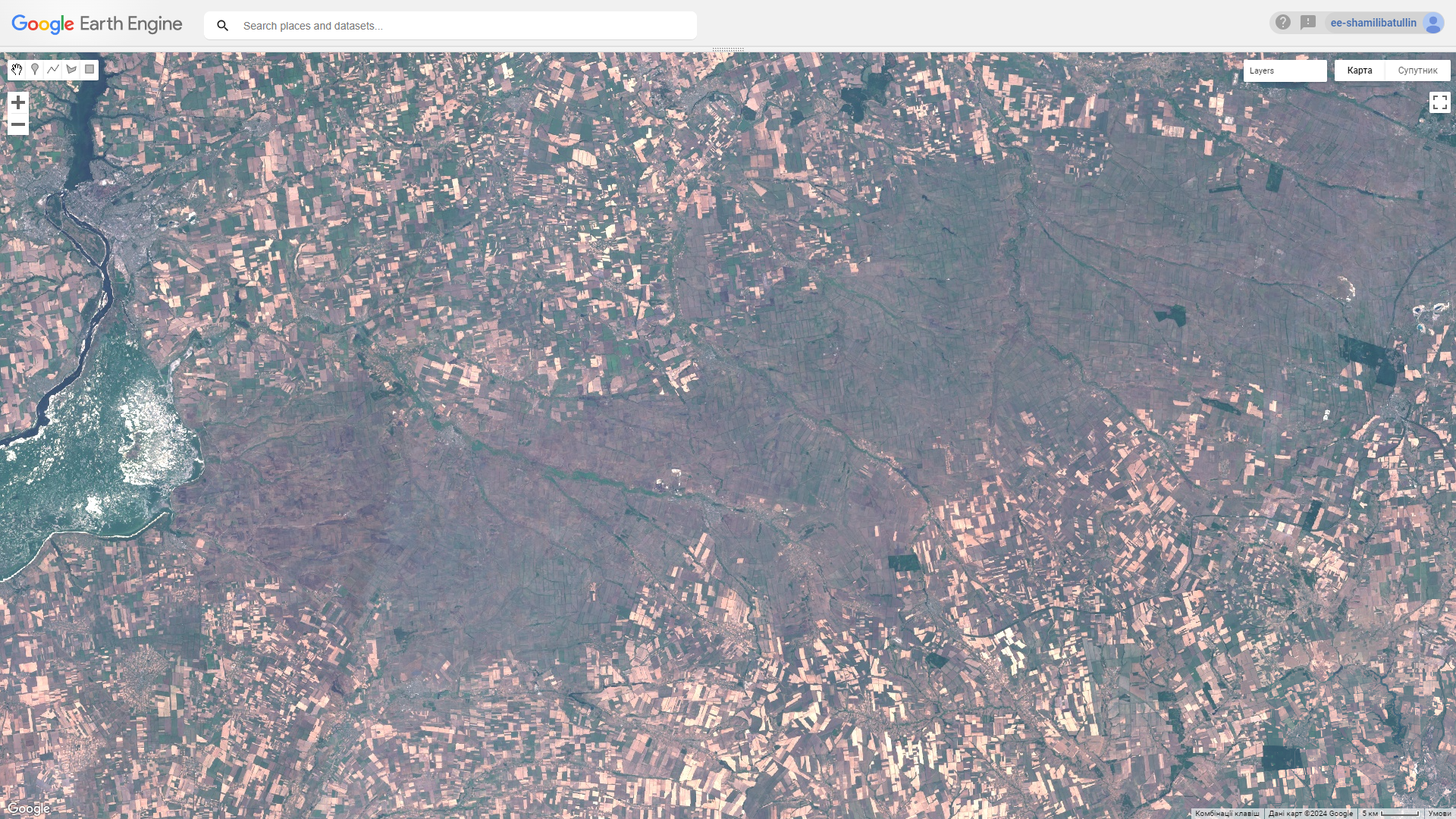

Рис. 1. Усереднене значення RGB-знімків Sentinel-2 за липень 2024 року.
Крім цього, показовим для цілей ідентифікації земель, що не використовуються в сільськогосподарському виробництві, на нашу думку, є використання радарного вегетаційного індексу (RVI) на знімках Sentinel-1. Для цього значення RVI за три різні періоди наводяться в різних каналах RGB. Оскільки в сільському господарстві значення RVI для рослин характеризуэться їх фазами вегетації, то для різних культур середні значення вегетаційних індексів у різні періоди будуть різними, а для покинутих земель графік вегетації матиме схожий пологий вигляд.

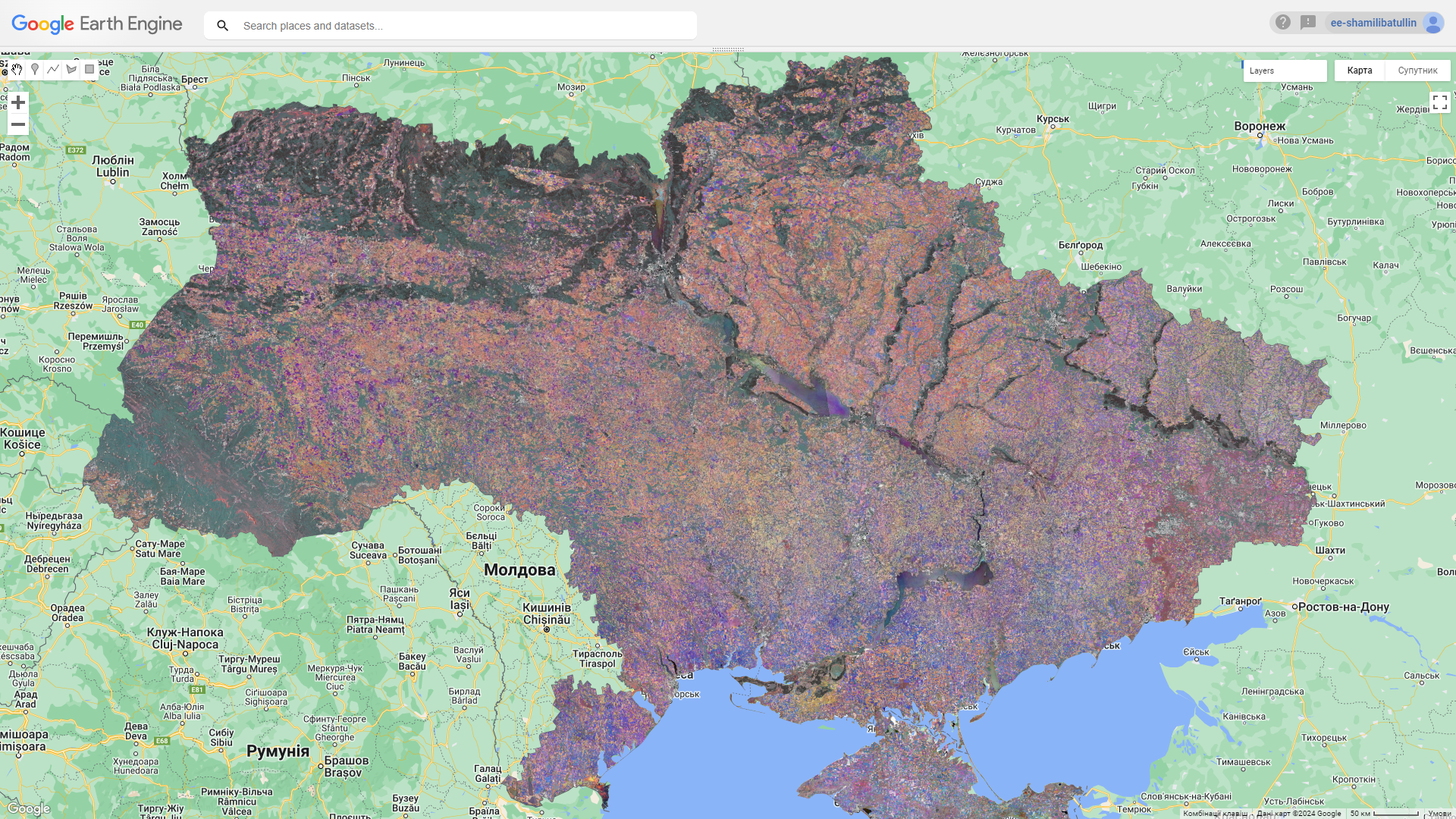

Рис. 2. Усереднене значення RVI на знімках Sentinel-1 за період з 1 квітня до 1 жовтня 2021 року.
На рисунку 2 видно червону стрічку вздовж лінії ОРДЛО, яка свідчить про те, що ця земля у 2021 році на лінії зіткнення в сільському господарстві не використовувалась.
На рисунку 3, червона стрічка йде широкою смугою вже вздовж лінії повномасштабного фронту на сході та півдні України у 2022 році.
Рис. 3. Усереднене значення RVI на знімках Sentinel-1 за період з 1 квітня до 1 жовтня 2022 року.
У 2023 році червона стрічка земель, що не використовуються, набуває більш високої щільності та локалізації, знижується її концетрації на деокупованих територіях Херсонської та Харківської областей. Останнє свідчить про те, що після деокупації сільськогосподарські землі частково були повернуті до господарського використання (рис. 4).
Рис. 4. Усереднене значення RVI на знімках Sentinel-1 за період з 1 квітня до 1 жовтня 2023 року.
У 2024 році трвала тендація подальшого використання деокупованих земель Херсонської та Харківської областей, а також звуження і концетрації покинутих земель вздовж лінії фронту (рис. 5). Варто зазначити, що схожим чином у 2024 році виглядає територія Каховського водосховища, як продовження покинутих лінії фронту. Адже після руйнування дамби Каховської ГЕС на цих території утворюються своєрідні екосистеми.

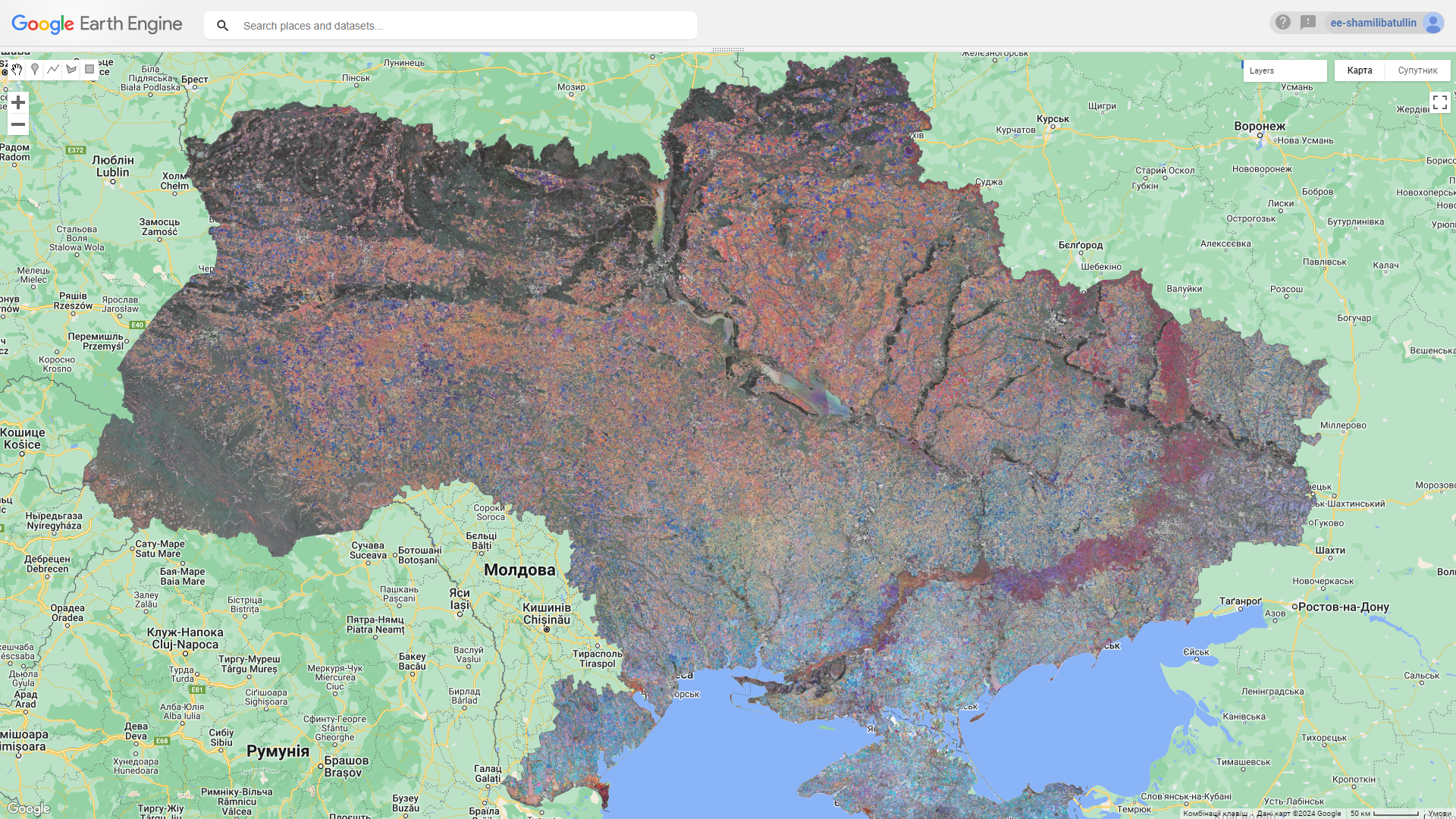

Рис. 5. Усереднене значення RVI на знімках Sentinel-1 за період з 1 квітня до 1 жовтня 2024 року.
При наближенні останнього знімку можна побачити окремі поля, що продовжують використовуватись поблизу лінії фронту як на підконтрольних територіях, так і тимчасово окупованих (рис. 6). Такі поля є світлішими та мають різні кольори, що характеризує відмінності в фазах вегетації сільськогосподарських культур. Покинуті поля мають темно-червоний або червоно-фіолетовий колір в силу особливостей вегетації на землях, на яких не проводяться агротехнологічні операції. На рис. 6 червоною лінією окремо наведено нинішню лінію фронту за даними Інстиуту вивчення війни.
Рис. 6. Значення RVI на знімках Sentinel-1 у 2024 році: Запорізька область.

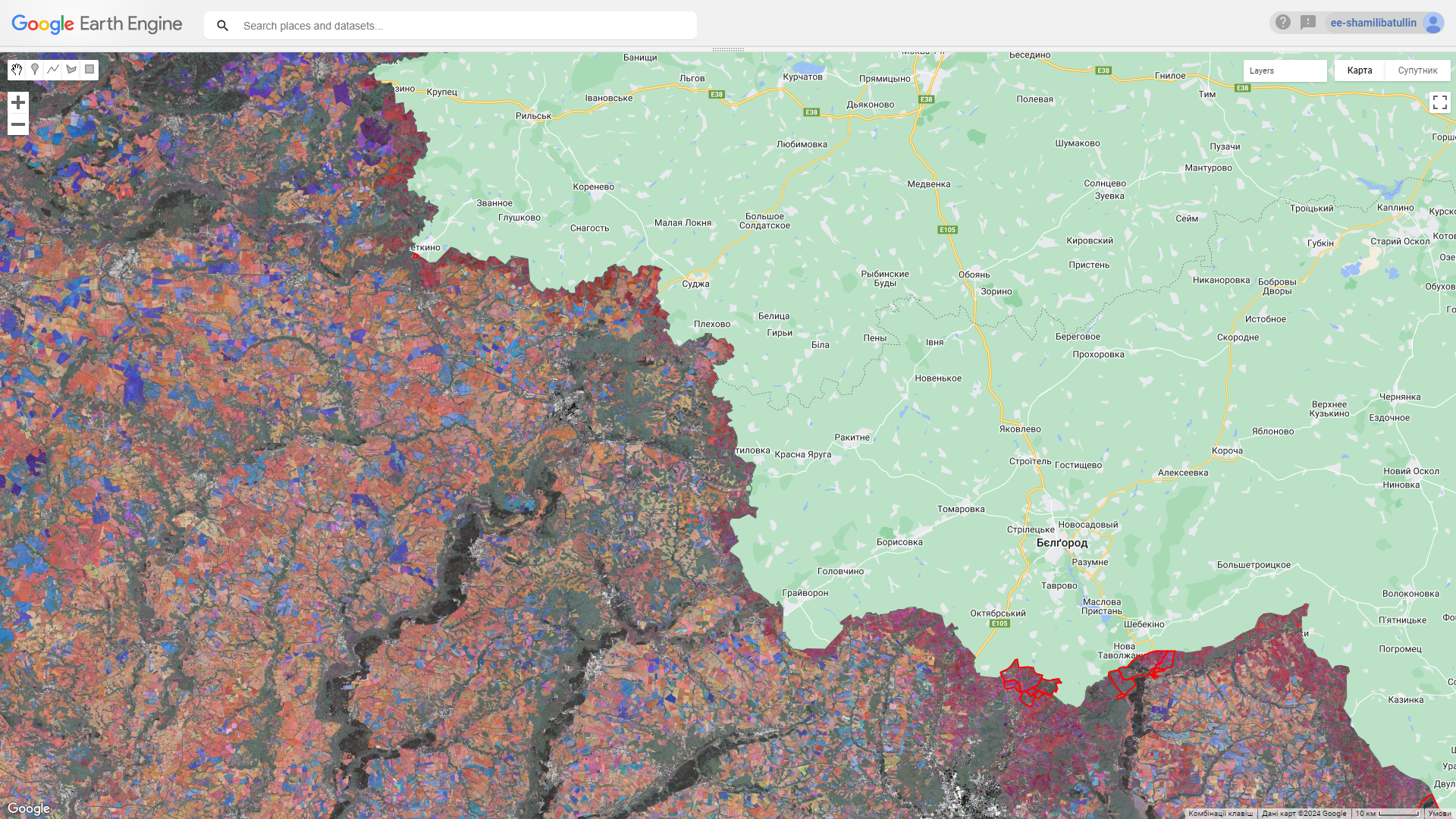

Червоний колір полів зустрічається також вздовж лінії державного кордону України із Росією, що може означати як те, що дані території є замінованими, так і те, що на них також ведуться бойові дії (рис. 7). Але далі від кордону поля є кольоровими та мають ознаки повноцінного сільськогосподарського використання.
Рис. 7. Значення RVI на знімках Sentinel-1 у 2024 році: державний кордон із Росією.
Для розрахунку радарного вегетаційного індексу використано платформу Google Earth Engine та публікацію: https://github.com/worldbank/GOST_SAR/tree/master/Radar_Vegetation_Index
